제품소개

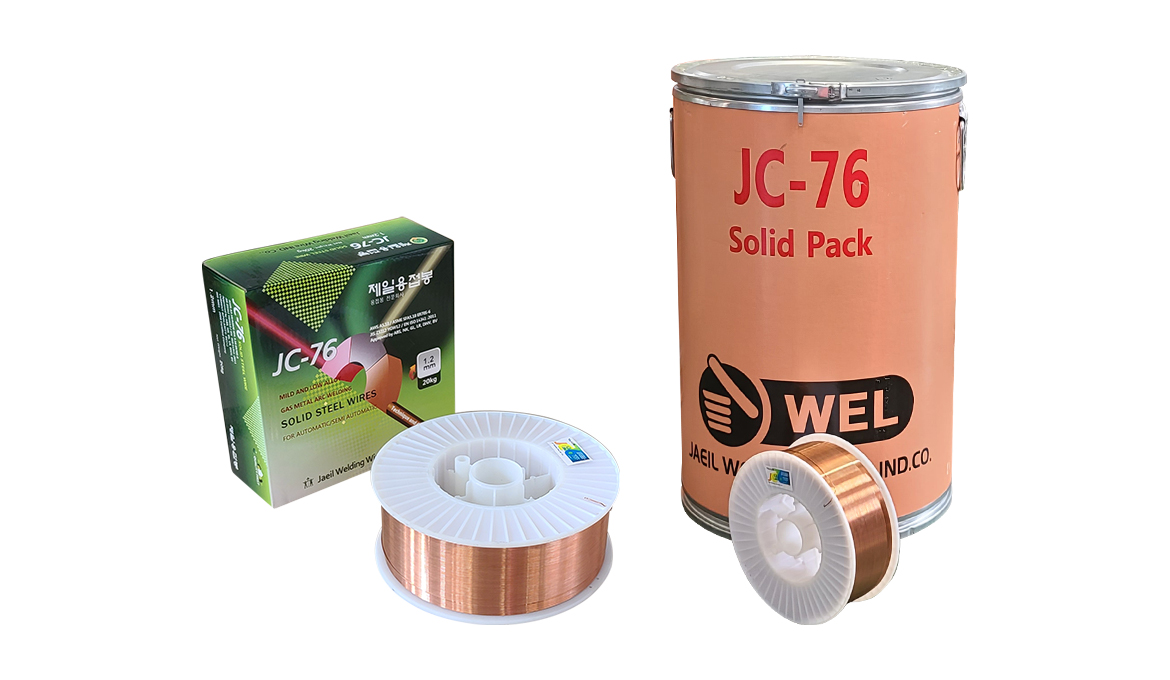

JC-76 (50Kgf/mm²급 고장력강용)
Solid Wire
AWS ER70S-6
JIS YGW15
KS YGW15
특성
연강 및 50kgf/㎟ 급 고장력강용 솔리드 와이어
용도
자동차, 차량, 철골, 교량, 선박 등 각종 구조물의 맞대기 및 필렛 용접의 전자세 용접
작업상 주의사항
탄산가스의 유량은 원칙적으로 20l/min.로 하여 주십시오.
바람이 있는 곳에서는 바람막이를 설치하여 주십시오.
팁과 모재간의 거리는 용접전류 300A 이하에서는 10~20mm, 300A를 초과하면 20~25mm를 유지해주십시오.
용착금속의 기계적 성질
| 항복점N/㎟(kg/㎟) | 인장강도N/㎟(kg/㎟) | 연산율(%) | 충격치J(kgf·m(0℃) |
|---|---|---|---|
| 452 | 546 | 29 | 91 |
용착금속의 화학적 성질(%)
| C | Si | Mn | P | S |
|---|---|---|---|---|
| 0.08 | 0.89 | 1.51 | 0.015 | 0.013 |
용접 전류별 적정 전류(DC+)
| 와이어경(mm) | 0.9 | 1.0 | 1.2 |
|---|---|---|---|
| Welding Current(A) | 50~120 | 70~180 | 80~350 |
| Welding Voltage(V) | 15~22 | 18~24 | 18~34 |
| Reference Current(A) | 100 | 150 | 280 |
